Саморез для деревянных конструкций с потайной головкой



Саморезы с новым дизайном, преимущественно применяются для крепления деревянных конструкций стропильной системы, при производстве беседок и деревянных конструкций больших размеров, а также при отделки. Особенно подходят для конструкций, подверженных сильным нагрузкам, обладают значительно увеличенной головкой, благодаря которой нагрузка распределяется на большую поверхность. Шлиц TX, в отличие от шлицов PZ и PH, обеспечивает большую степень затягивания без проворачивания. Наконечник-бур № 17 позволяет быстро и качественно сверлить даже самые твёрдые породы древесины. Могут использоваться с подкладными шайбами и насадками.

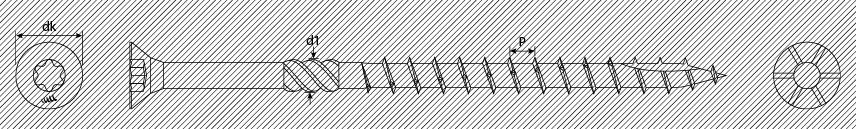

Диаметр	Пределы	A	D1	P	TX
3,0	Min.	5,65	2,80	~1,45	T10
	Max	6,05	3,20
3,5	Min.	6,65	3,10	~2,15	T15
	Max	7,05	3,40
4,0	Min.	7,50	3,50	~2,52	T20
	Max	8,00	3,80
4,5	Min.	8,50	3,70	~2,80	T25
	Max	9,00	4,00
5,0	Min.	9,64	3,70	~3,20	T25
	Max	10,00	4,40
6,0	Min.	11,50	4,80	~4,70	T30
	Max	12,10	5,20
8,0	Min.	14,30	6,80	~5,50	T40
	Max	15,00	7,20
10,0	Min.	17,40	8,00	~6,60	T40
	Max	18,20	8,50
12,0	Min.	21,00	9,50	~6,00	T50
	Max	22,00	9,80

Закаленная сталь C10B21

Твердость поверхности HV420- 500  мин

Твердость сердцевины HV 315-390 Частичная резьба:см. Таблицу (Например, 4,0x30/18 = резьба 18)

Размеры:

3,0 x 16
20
25/15
30/18
35/20
40/24
3,5 x 16
20
25/15
30/18
35/20
40/24
45/27
50/30
60/35
4,0 x 16
20
25/15
30/18
35/20
40/24
45/27
50/30
60/35
70/42
4,5 x 30
35/20
40/24
45/27
50/30
60/35
70/42
80/50
5,0 x 30
35/20
40/24
45/27
50/30
60/35
70/42
80/50
90/50
100/50
110/60
120/70
6,0 x 40/24
45/27
50/30
60/35
70/42
80/50
90/50
100/50
110/60
120/70
130/70
140/70
150/70
160/70
180/70
200/70
220/70
240/70
260/70
280/70
300/70
8,0 x 50
60/35
70/42
80/50
90/50
100/50
120/80
140/80
150/80
160/80
180/80
200/80
220/80
240/80
250/80
260/80
280/80
300/80
320/80
340/80
350/80
360/80
380/80
400/80
420/100
440/100
450/100
500/100
10,0 x 80/40
100/60
120/80
140/80
160/80
180/80
200/80
220/80
240/80
250/80
260/80
280/80
300/80
320/80
340/80
350/80
360/80
380/80
400/80
12,0 x 600/120
