ШЕСТИГРАННАЯ ГОЛОВКА С ШАЙБОЙ И РЕЗИНОВОЙ ПРОКЛАДКОЙ EPDM
Производитель: Ambrovit
Специфическая сфера применения:кровельные покрытия для жилых и производственных зданий, гаражей. Предназначены также для крепления гофрированных (включая утеплитель) или волнистых листовых материалов к металлическим несущим конструкциям. Не требует предварительного сверления обеспечивая сокращение времени сборки и, следовательно затраты.
Рекомендуемая скорость отвертки R является чисто показательной. Предлагаемое значение основано на тестах проведенных в наших лабораториях в соответствии с нормативами. Поэтому использование различных материалов на месте может дать показания, отличные от рекомендованных. T - мощность бурения.

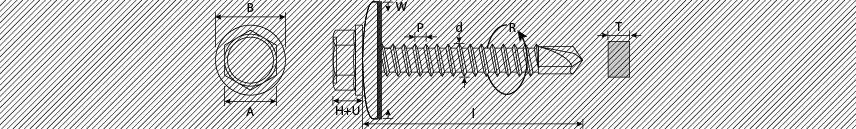

| Диаметр | Пределы | A | B | H+U | d | p | W | R(g/min) | T |
|---|---|---|---|---|---|---|---|---|---|
| 4,2 | Min. | 6,78 | 8,20 | 4,00 | 4,09 | ~1,41 | W14 | 2.000 | l≤16 2,00 |
| Max | 7,00 | 8,80 | 4,25 | 4,22 | l≥19 3,00 | ||||
| 4,8 | Min. | 7,78 | 9,80 | 4,15 | 4,65 | ~1,59 | W14 | 2.000 | l≤16 3,00 |
| Max | 8,00 | 10,50 | 4,45 | 4,80 | W16 | l≥19 4,00 | |||
| 5,5 | Min. | 7,78 | 10,00 | 5,15 | 5,31 | ~1,81 | W16 | 2.000 | 4,00 |
| Max | 8,00 | 11,00 | 5,45 | 5,46 | W18 | ||||
| 6,3 * | Min. | 9,78 | 12,20 | 6,15 | 6,10 | ~1,80 | W16 | 2.000 | 6,00 |
| Max | 10,00 | 13,20 | 6,45 | 6,25 | W18 |
Закалённая сталь: C1022
Твердость поверхности HV560
Твердость сердцевины HV330 -425 только диаметр 63
* Диаметр 6,3 с резущей резьюой
Размеры:
| 4,2 x 16 |
| 19 |
| 22 |
| 25 |
| 4,8 x 16 |
| 19 |
| 22 |
| 25 |
| 32 |
| 38 |
| 4,8 x 16 |
| 19 |
| 22 |
| 25 |
| 32 |
| 38 |
| 5,5 x 19 |
| 22 |
| 25 |
| 32 |
| 38 |
| 50 |
| 60 |
| 63 |
| 75 |
| 6,3 x 19 |
| 25 |
| 32 |
| 38 |
| 50 |
| 60 |
| 63 |
| 75 |
| 80 |
| 90 |
| 100 |
| 110 |
| 120 |
| 130 |
| 140 |
| 150 |
| 160 |
| 180 |
| 5,5 x 22 |
| 25 |
| 32 |
| 38 |
| 50 |
| 6,3 x 25 |
| 32 |
| 38 |
| 50 |
| 60 |
| 63 |
| 75 |
| 80 |
| 90 |
| 100 |
| 110 |
| 120 |
| Характеристики | |
| МАТЕРИАЛ | Закаленная сталь C1022 |
| Обработка | TG 31 Голубой Цинк Cr3 8мкм |
