ПЛОСКАЯ ПОТАЙНАЯ ГОЛОВКА PH
Производитель: Ambrovit
В основном используются для металлических листов и металлических частей .Благодаря самосверлящему концу нет необходимости в предварительном сверлении, наконечник гарантирует совершенство отверстия избегая ошибок при сверлении идеально подходят для крепления листовых материалов, профилей из металла и ПВХ к металлическим несущим конструкциям.
Рекомендуемая скорость отвертки R является чисто показательной. Предлагаемое значение основано на тестах проведенных в наших лабораториях в соответствии с нормативами. Поэтому использование различных материалов на месте может дать показания, отличные от рекомендованных. T- мощность бурения.

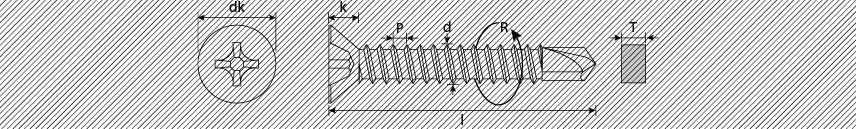

| Диаметр | Пределы | dk | k | d | p | PH | R(g/min) | T |
|---|---|---|---|---|---|---|---|---|
| 2,9 | Min. | 5,20 | ~1,70 | 2,76 | ~1,10 | 1 | 2.250 | 1,00 |
| Max | 5,50 | 2,90 | ||||||
| 3,5 | Min. | 6,44 | ~2,10 | 3,35 | ~1,30 | 2 | 2.250 | l≤16 1,50 |
| Max | 6,80 | 3,53 | l≥19 2,00 | |||||
| 3,9 | Min. | 7,14 | ~2,30 | 3,73 | ~1,30 | 2 | 2.250 | l≤16 1,50 |
| Max | 7,50 | 3,91 | l≥19 2,00 | |||||
| 4,2 | Min. | 7,74 | ~2,50 | 4,04 | ~1,40 | 2 | 2.250 | l≤16 2,00 |
| Max | 8,10 | 4,22 | l≥19 3,00 | |||||
| 4,8 | Min. | 9,14 | ~3,00 | 4,62 | ~1,60 | 2 | 2.250 | l≤16 3,00 |
| Max | 9,50 | 4,80 | l≥19 4,00 | |||||
| 5,5 | Min. | 10,37 | ~3,40 | 5,28 | ~1,80 | 3 | 2.250 | 4,00 |
| Max | 10,80 | 5,46 | ||||||
| 6,3 * | Min. | 11,97 | ~3,80 | 6,03 | ~1,80 | 3 | 2.250 | 6,00 |
| Max | 12,40 | 6,25 |
Закалённая сталь: C1022
Твердость поверхности HV 560 мин
Твердость сердцевины HV270 -425
Частичная резьба: см. Таблицу (Например, 4.8 x 70/60 = резьба 60)
* Самонарезающая резьба
Размеры
| 2,9 x 13 |
| 16 |
| 19 |
| 22 |
| 3,5 x 9,5 |
| 13 |
| 16 |
| 19 |
| 22 |
| 25 |
| 32 |
| 38 |
| 45 |
| 50 |
| 3,9 x 13 |
| 16 |
| 19 |
| 22 |
| 25 |
| 32 |
| 38 |
| 45 |
| 50 |
| 4,2 x 13 |
| 16 |
| 19 |
| 22 |
| 25 |
| 32 |
| 38 |
| 45 |
| 50 |
| 4,8 x 16 |
| 19 |
| 22 |
| 25 |
| 32 |
| 38 |
| 45 |
| 50 |
| 60 |
| 70/60 |
| 80/60 |
| 90/70 |
| 100/70 |
| 5,5 x 19 |
| 22 |
| 25 |
| 32 |
| 38 |
| 45 |
| 50 |
| 60 |
| 6,3 x 25 |
| 32 |
| 38 |
| 45 |
| 50 |
| 60 |
| Характеристики | |
| МАТЕРИАЛ | Закаленная сталь C1022 |
| Обработка | TG 51 Голубой Цинк Cr3 8мкм |
